Hier even een snelle update:



De hele week overal uurtjes vandaan gesprokkeld om aan de broeikasupgrade te werken!

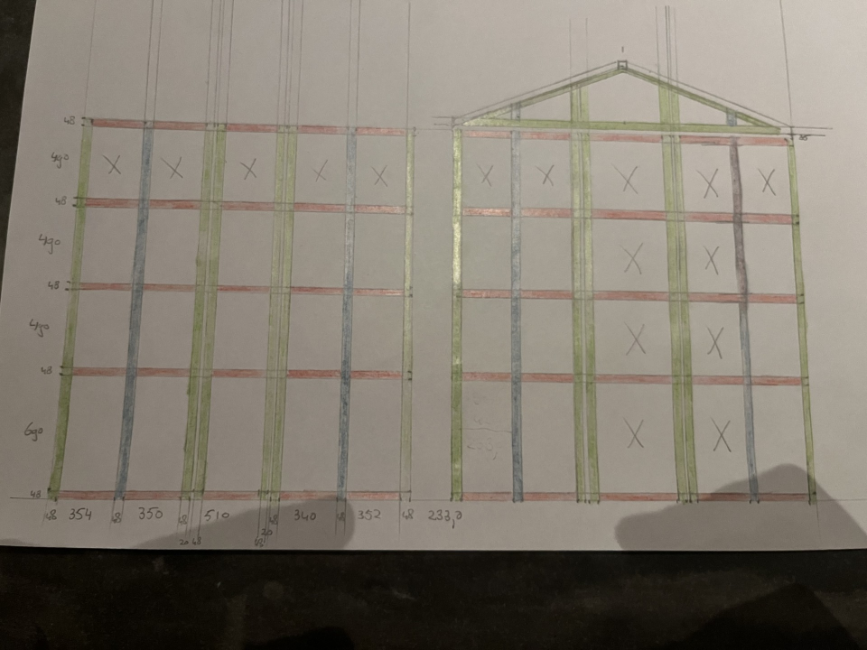

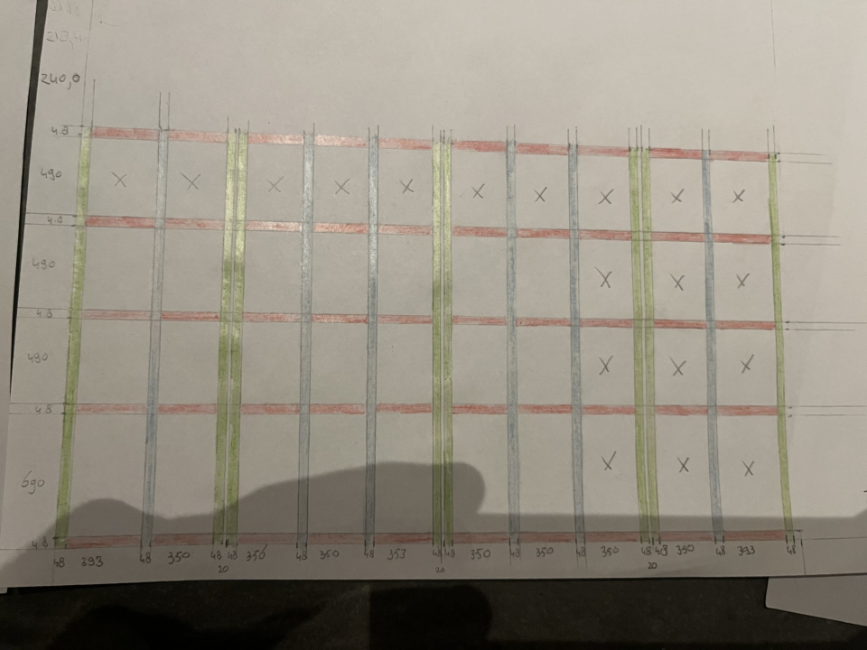

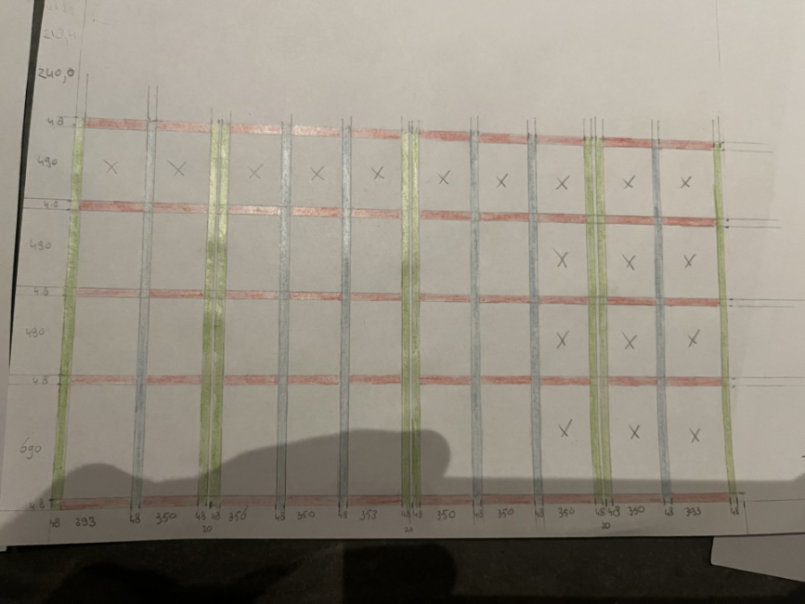

Nog even een tekening hoe de kas eruit moet gaan zien:

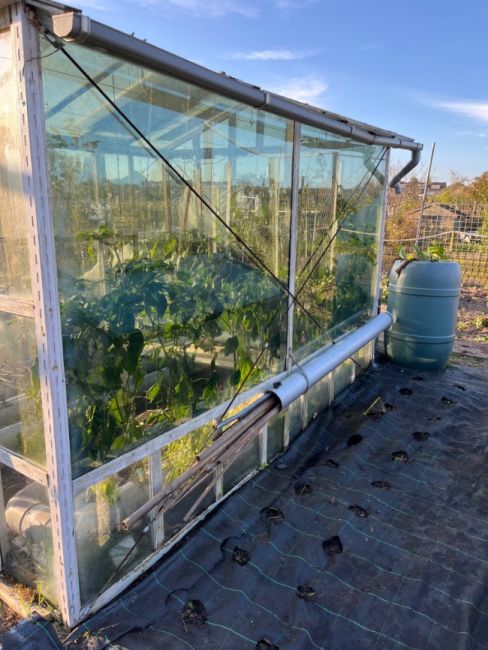

Helaas is mijn schuurtje niet heel groot en daarom zijn er bepaalde dingen die buiten moeten plaatsvinden! Hier houdt op dit moment de regen me het meeste tegen om verdere voortgang te maken:



Kort samengevat:



1. Alle latten van de hele nieuwe broeikas zijn voorzien van sleuven (de "groef" waar het glas in gaat passen of de horizontale latjes)

2. Alle latten zijn op lengte gezaagd:



Vervolgens is er een malletje gemaakt om de kopse kanten een tand/groef verbinding te kunnen maken.

Hiervoor heb ik op de bovenfrees het volgende malletje gemaakt om makkelijk hout te kunnen wegfrezen.

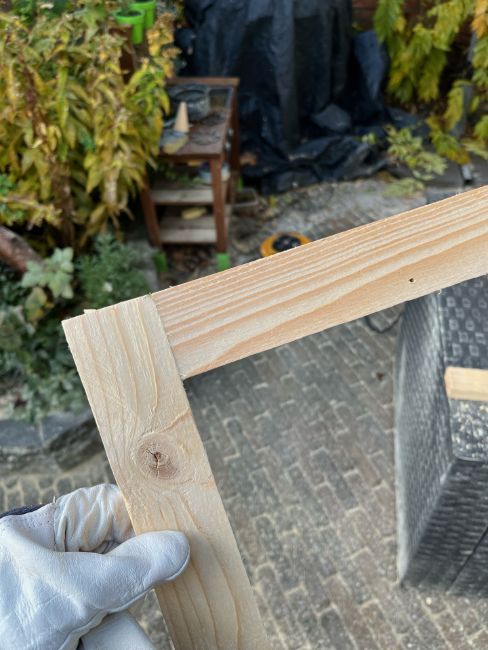

De eerste test hoe deze verbinding daadwerkelijk in de sleuf/groef past zag er zo uit:







Daarna binnen 1,5 uur de overige 'tanden' kunnen frezen in ongeveer 110 latjes.

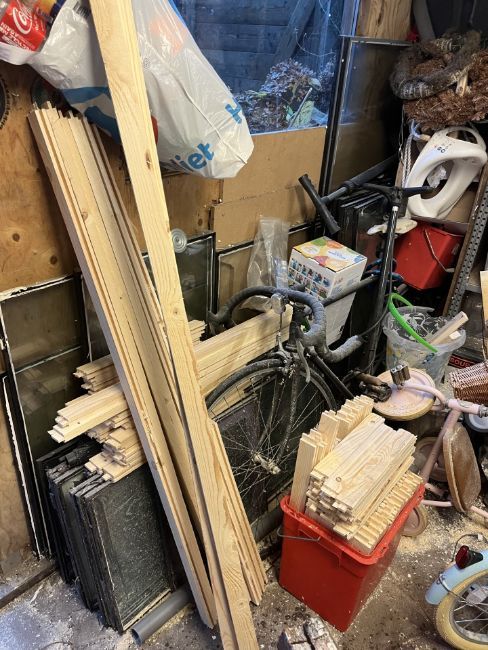

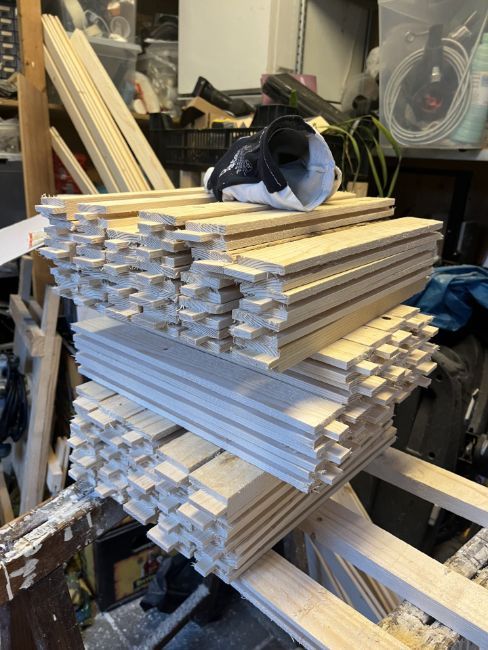

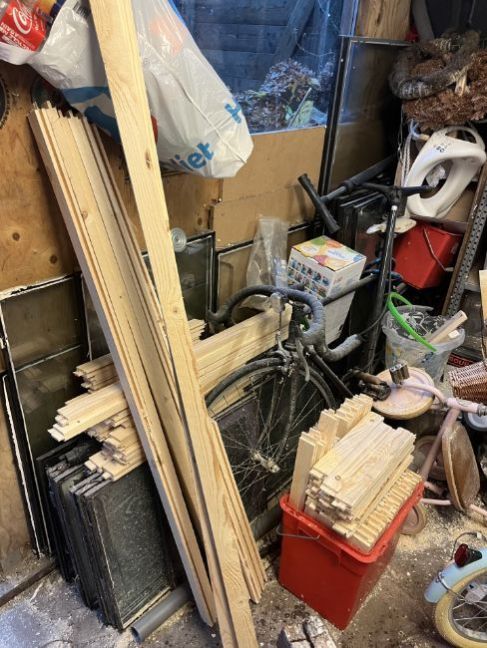

Nu ziet al het hout van de kas er zo uit:









Als laatste wil ik nog gaatjes voorboren zodat ik de tand/groef verbinding vast kan zetten met 2 schroefjes.

Waarom schroefjes: omdat ik nog de ruiten wil kunnen vervangen wanneer nodig... Ongeveer de helft wordt verlijmd en geschroefd... de andere helft uitsluitend schroefjes!



Hiervoor het laatste malletje aan het maken... Het malletje bestaat uit 2 delen:

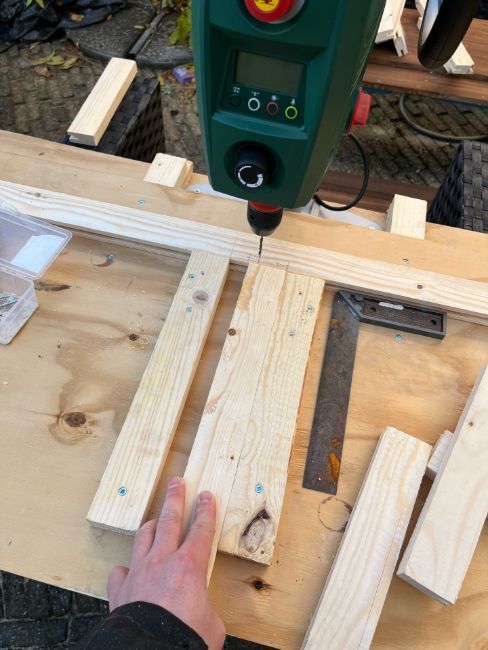

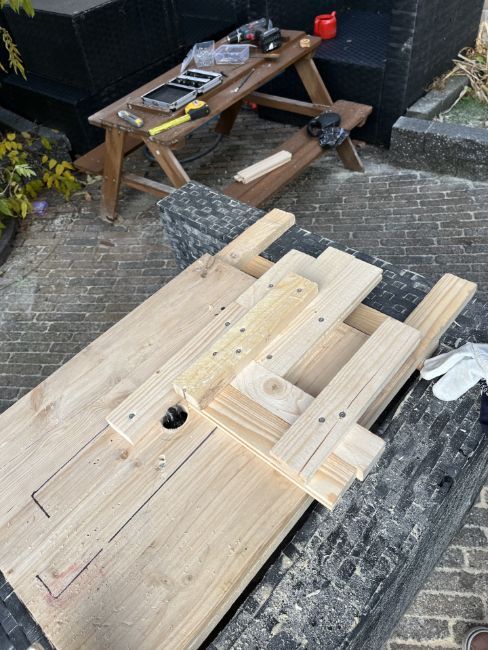

Deel 1: Rondom de nieuwe kolomboor een frame gemaakt zodat ik de gaatjes in de kopse kant kan boren van de horizontale latjes.

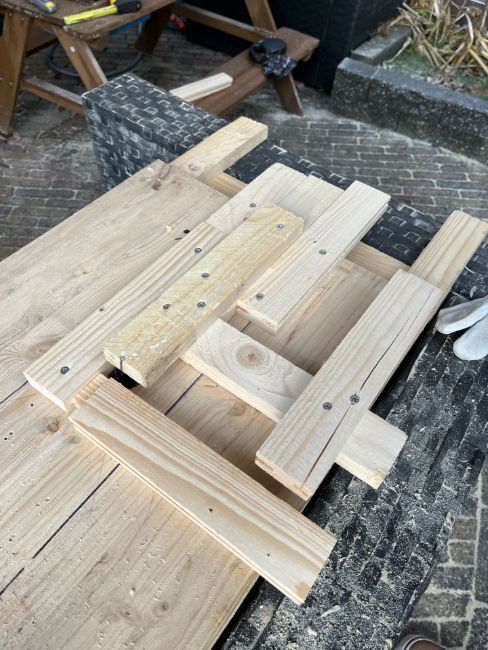

De mal ziet er als volgt uit.

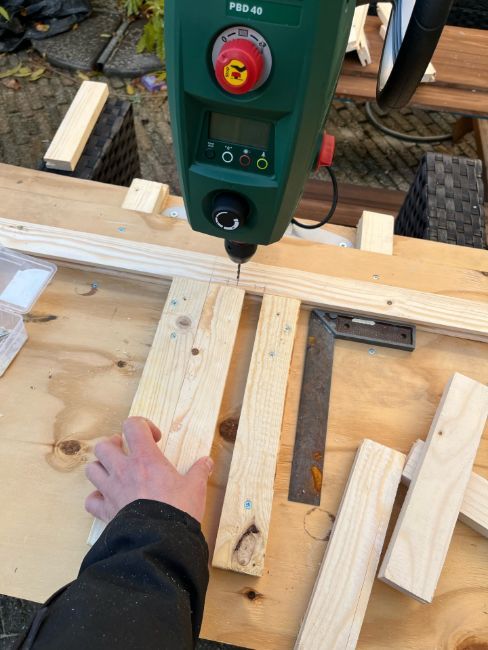

En werkt als volgt... Als ik een latje heb en ik druk hem tegen de rechterkant van de mal dan kan ik een gaatje boren in het midden van het latje:

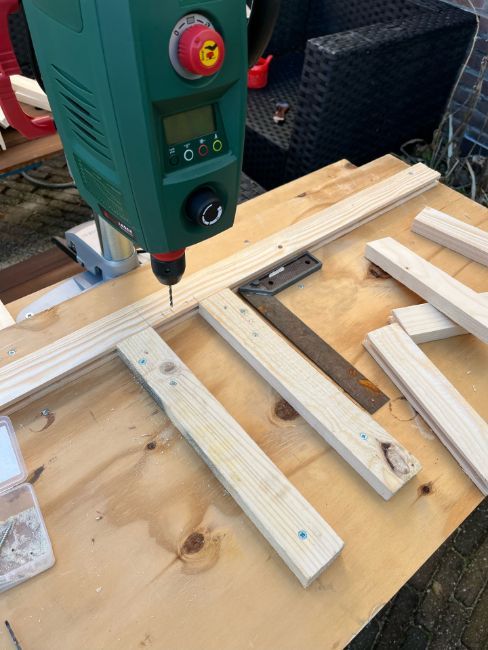

Druk ik hem tegen de linkerkant van de mal dan boor ik nog een 2e gaatje voor de vertikale latten in de 'hoekjes'.





Op die manier verwacht ik consequent in 150 kopse kanten dezelfde gaatjes te kunnen boren.



Deel 2:

Om vervolgens in de vertikale latten van de kas de 14 gaatjes te boren waar deze latjes in moeten passen... heb ik een 2e malletje gemaakt...

Deze ben ik nog aan het afstellen... maar hoe werkt dit:

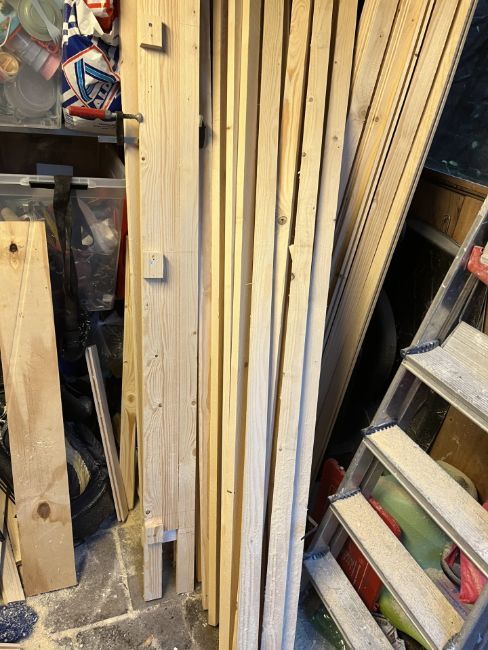

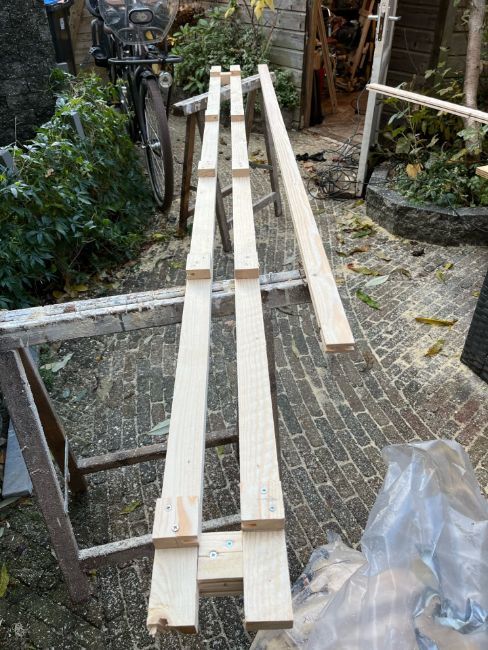

Links de mal.... rechts een lat van 2,40 meter die precies hierin past.

Besef dat ik ongeveer 48 van dit soort latten heb voor alle zijkanten van de kas die geboord moeten worden = 672 gaten





Even in detail:

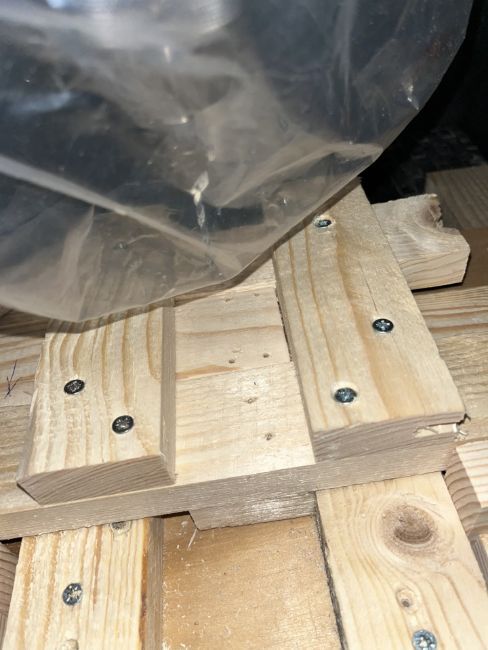

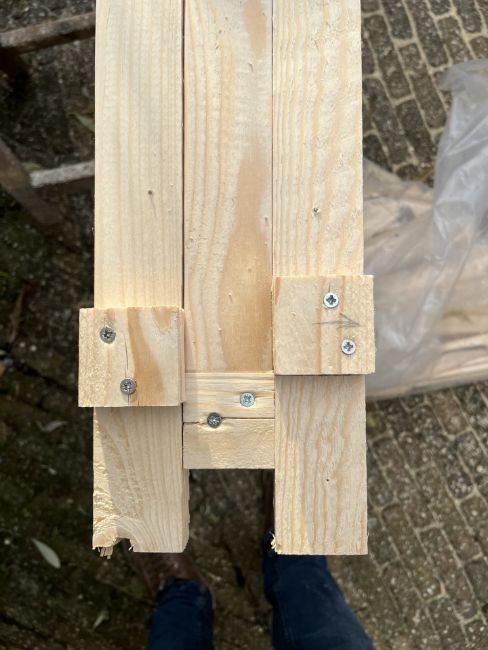

Aan de kopse kanten zien de blokjes er zo uit:

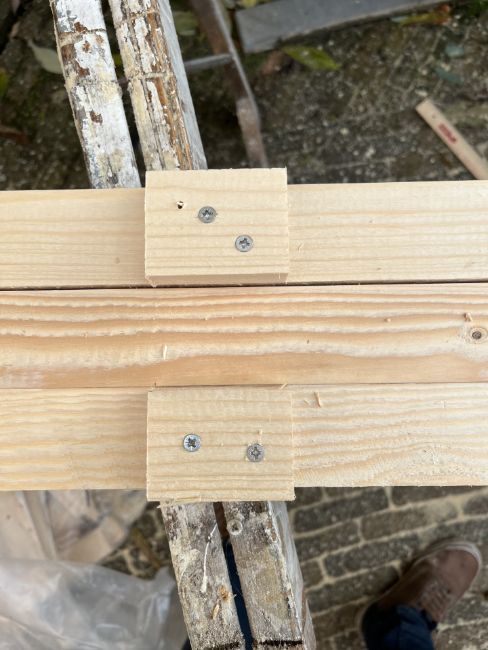

En in het midden zo:

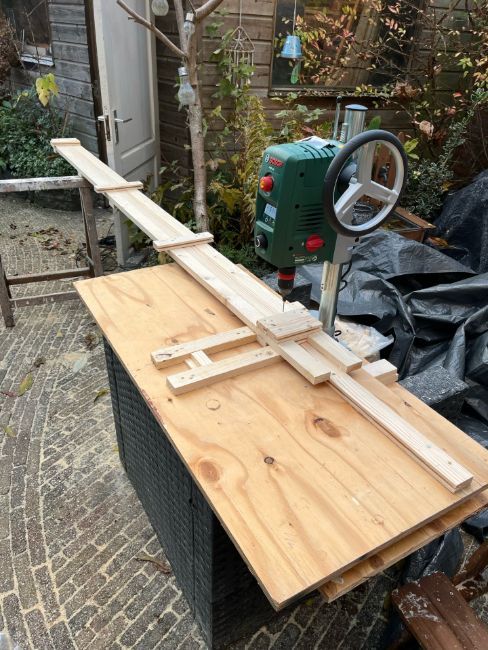

Als ik vervolgens deze mal op de mal van deel 1 leg... zoals hieronder:

Dan kan ik alle 14 gaten consequent boren in deze lange latten..



Hier geldt weer dat als ik een blokje naar rechts in de mal positioneer, dat ik een gaatje in het 'midden' boor.  Naar links betekent het een gaatje aan de rechterkant.

Met de middelste latten wordt er slechts 1 gaatje geboord en heb ik ervoor gezorgd dat zo'n blokje slechts op 1 manier in de mal pas om nog consequenter te zijn.





Je ziet dat dezelfde mal voor zowel de horizontale als de vertikale latten van de kas gebruikt kan worden... waardoor de afstand tussen 2 gaten altijd hetzelfde gaat zijn.

Daarnaast kan de mal voor enkele en dubbele latten gebruikt worden.

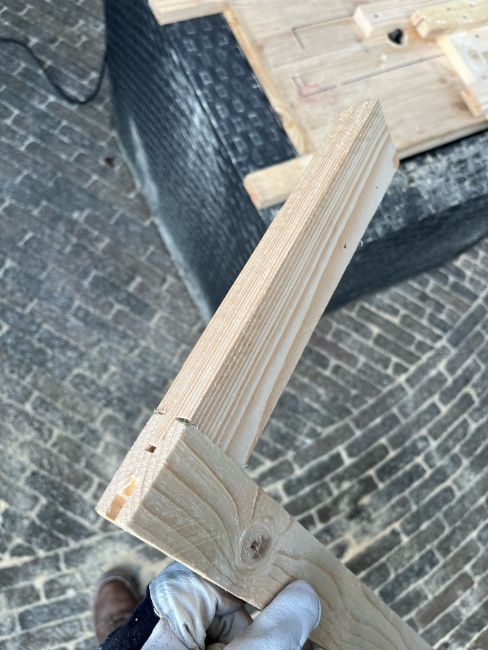

Eerste resultaat aan de kopse kant was dit: Redelijk accuraat... maar ik zag nog iets van 0,5 mm speling.

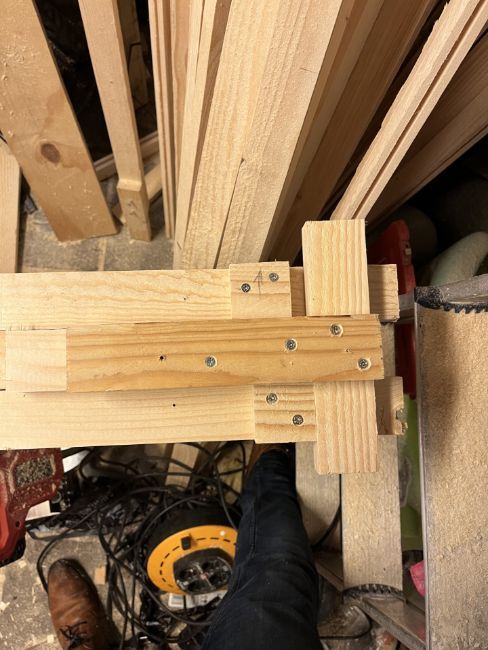

Daarom nu nog een afstelblokje gemaakt om de afstand tussen 'boven' en 'onder' altijd hetzelfde te kunnen maken:

Het afstelblokje (in de vorm van een T) is precies haaks... In het bovenste open 'sleufje' stop ik een bepaalde afstandhouder... e.g. 1,50 cm of 1,55 cm.



En die opstelling kan dan gebruikt worden op de andere 5 punten om overal het inspringen van de blokjes hetzelfde te hebben en dus precies op dezelfde plek de gaatjes te boren.





Zodra het stopt met regenen kan ik dit testen, afstellen en daarna de gaatjes boren in alle 150 latten! Daar verwacht ik nog 2 uurtjes mee bezig te zijn



Daarna schuren en verven in mijn toekomstige verwarmde garage, zodat ik weer ruimte in mijn schuur krijg en dan het glas kan gaan snijden in de avonduurtjes!



To be continued....
