uitleg gevraagd bij zonne-energie voor verlichting

Recommended Posts

Zonne-energie voor verlichting



op een plek zonder elektra voorziening (paardenstal) wil ik verlichting maken voor de donkere uurtjes.

Ik wil het eenvoudig houden. Zonnepanelen kan ik zeer betaalbaar aankomen, 12 volts autoaccu's is ook geen probleem en de verlichting wordt led 12 volt.

Voor zover ik begrijp heb ik ook een spanningsregelaar nodig.



Wie helpt me even verder met een eenvoudige uitleg over deze installatie, ik ben de weg even kwijt op internet. De meeste uitleg gaat veel te diep op de materie in.



Gr Adriaan


moestuin = zweet op je rug om uiteindelijk uit te kunnen delen = met z'n tweetjes 27 kroppen sla in 1 week moeten opeten = bij de oogst er achter komen dat de konijntjes je voor waren = hosta's kweken om de slakken tevreden te houden

Share this post


Link to post
Share on other sites

hoi

tussen het paneel en de accu komt een laadstroomregelaar

die zorgt ervoor dat de accu's van 12 volt niet te veel geladen worden door de zonnepanelen die meestal 18 volt afgeven

én dat de accu niet te ver ontladen wordt, daar kan hij slecht tegen



je moet nog even een sommetje maken om te weten hoe groot je accu en paneel moet worden:



voorbeeld:

één 12v ledlampje van 6 watt benodigt een stroom van 6/12 = 0,5 Ampère



hij moet 6 uur per etmaal kunnen branden

dat kost 0,5x6=3 Ampère-uur van de accu



als je een accu van netto 30 Ampère-uur gebruikt kun je dus 10 lampjes aansluiten als ie vol is geladen

de meeste accu's mag je tot 50% ontladen dus je koopt dan een accu van 60 Ampère-uur voor 1 dag branden

nu nog het aantal dagen dat je de lampen wil laten branden zonder opladen (als het bewolkt is dus) zeg 3

dan heb je een accu nodig van 3x60 = 180 Ampère-uur



het zonnepaneel en de laadregelaar moeten dan passen bij die accu

stel dat het paneel 4 uur per dag volop zon heeft en dan moet hij die 60 Amp-uur bijladen

grofweg is dat 60/4 = 15 Amp-uur per uur , dus 12x15 = 180 Watt-piek

voor de zekerheid en rendement doe je dat x2 dus 360 Watt-piek



de regelaar moet dan minimaal een stroom van 360/18 = 20 Amp kunnen regelen



je boodschappenlijstje wordt dus:

panelen 360Wp

regelaar 20 Amp

accu 180 Ah

10 ledlampje 5 watt

een daglichtsensor om te voorkomen dat de lampjes onnodig branden

Share this post


Link to post
Share on other sites

Ik heb dezelfde opzet hier maar dan voor tuinverlichting. Wat je nodig heb is een laadregelaar die de accu oplaad en beschermt tegen diep ontladen. Hierdoor gaat de accu jaren mee is daarmee beschermt. Je sluit de accu, het zonnepaneel en de lamp(en) er op aan. Hoe dat moet is duidelijk aangegeven door symbooltjes (of in de handleiding kijken) Eenmaal aan gesloten heb je er geen omkijken meer naar.



https://www.conrad.nl/nl/200013-solar-laadregelaar-12-v-24-v-4-a-110173.html



De zonnepaneeltje is klein, ongeveer 30x40 cm. (Wp weet ik even niet meer maar ik dacht rond de 70 Wp)

Accu is uit een auto en is 12V 55 Ah

Verlichting is 3 strengen kerst LED verlichting ( 80 LEDS per string) en 2 LED spots.

Ik schakel het met KaKu en het brand dan 2 uur per avond.

Dit gaat al een jaar of 6 goed zo.



http://members.home.nl/b.vanzoelen/2011.htm#19


Groetjes,

Bram

Share this post


Link to post
Share on other sites

Allemaal bedankt voor de uitleg

zeker weten dat het goed gaat komen






met de berekening van Rob erbij wordt het een herfstproject waar ik een goed gevoel bij heb

t.z.t. zal ik wel foto's plaatsen in dit draadje



gr Adriaan


moestuin = zweet op je rug om uiteindelijk uit te kunnen delen = met z'n tweetjes 27 kroppen sla in 1 week moeten opeten = bij de oogst er achter komen dat de konijntjes je voor waren = hosta's kweken om de slakken tevreden te houden

Share this post


Link to post
Share on other sites

Hoi Adriaan,

zag dit draadje voorbijkomen en ben met iets soortgelijk bezig voor de moestuin. Nu zocht ik nog panelen heb jij er over en wat is de prijs dan per paneel, ik kan alleen panelen ban rond de 75-100 euro vinden en aangezien ik er 2 nodig heb zou dat wat te gek worden met de rest erbij. Groeten en succes met de installatie. Ton

Share this post


Link to post
Share on other sites

Hoi Ton,



het is een projectje dat ik voor iemand ga uitvoeren als het goed is. De panelen zijn als ik het goed heb begrepen nieuwe panelen en de specificaties moet ik nog doorkrijgen. Ik zal de prijs wel navragen voor je als er nog panelen zijn die verkocht kunnen worden. (Zal wel na dit weekend worden)



gr Adriaan


moestuin = zweet op je rug om uiteindelijk uit te kunnen delen = met z'n tweetjes 27 kroppen sla in 1 week moeten opeten = bij de oogst er achter komen dat de konijntjes je voor waren = hosta's kweken om de slakken tevreden te houden

Share this post


Link to post
Share on other sites

Als je de accu nog moet aanschaffen koop dan een semi- tractie accu.

Die is gemaakt om langdurig kleine hoeveelheden stroom te leveren, zoals in jouw opstelling.

Dit is beter voor dit doel dan een start (auto) accu die gemaakt is om kortstondig een sterke startstroom te leveren.

Share this post


Link to post
Share on other sites

Ik vraag me af is zonneenergie de juiste keuze ?

Licht in een paardenstal op zonneenergie wanneer vooral nodig oktober tot maart ? Deze 6 maanden zou samen voor 30% van jaaropbrengst leveren . Januari en frebruari elk 3% van jaaropbrengst . Juni 12% wanneer het veel langer licht is . bron"winter:sombere tijden voor zonnepanelen?"

Is windenergie dan geen beter alternatief?

Share this post


Link to post
Share on other sites

Hier in de buurt op enkele weiden een windmolen die staan te draaien en een pomp aandrijven voor de drinkbakken te vullen (overloop loopt gewoon over dacht ik ). misschien is dit nuttiger tijdens zomer vooral water oppompen (minder donkere uren ) maar warmer dus meer behoefte aan drinkwater . Ik weet niet of het mogelijk is de ene tijd de pomp rechtstreeks aan te drijven en andere keer de alternator . Want elke energie omzetting heeft een verlies en een draaiende beweging omzetten naar elektrische energie en terug naar een draaiende beweging is dus 2 maal omzetten om op zelfde terug te komen (met 2 maal verlies).

Share this post


Link to post
Share on other sites

Hoi Waaslander,



de opgewekte energie is voor in de donkere uurtjes de stal van verlichting te voorzien. Stromend water is aanwezig dus dat is niet het probleem. De suggestie om een windmolen te gebruiken is een goede maar de stal licht tegen een heuvel (zeg maar gerust berg) in de luwte dus proberen we eerst een zonnepaneel uit. Wel bedankt voor de aanvullende informatie.



gr Adriaan


moestuin = zweet op je rug om uiteindelijk uit te kunnen delen = met z'n tweetjes 27 kroppen sla in 1 week moeten opeten = bij de oogst er achter komen dat de konijntjes je voor waren = hosta's kweken om de slakken tevreden te houden

Share this post


Link to post
Share on other sites

Als het bedoelt is voor verlichting als je daar bezig bent (en weer uit bij vertrek) dan is het zonder probleem te doen. Zelfs in de winter wordt de accu voldoende opgeladen.


Groetjes,

Bram

Share this post


Link to post
Share on other sites

even een oudje omhoog-geschopt omdat er een probleempje is ontstaan in de proefopstelling



de laadregelaar is over-verhit geraakt en toont aan de kant waar het zonnepaneel wordt aangesloten een smeltspoor in het plastic

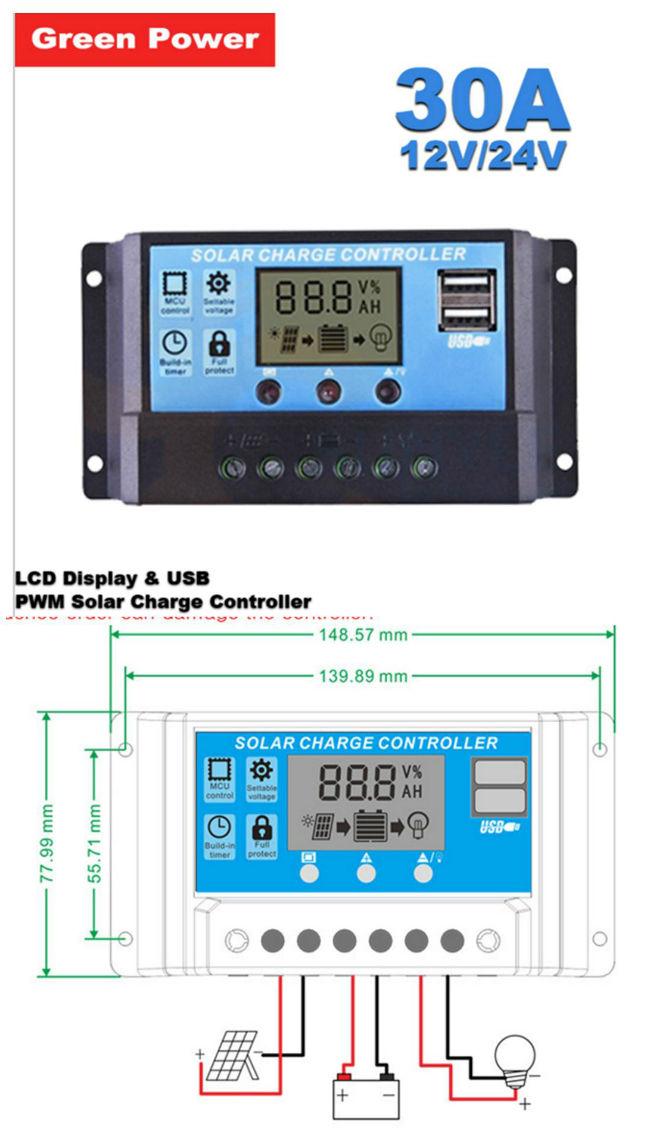

het zonnepaneel kan max 100 watt geven volgens de specificatie en de laadregelaar heeft 30A vermogen






ik vermoed dat het afgelopen week is fout gegaan op een dag dat we volop zon hebben gehad.

is mijn laadregelaar te licht oftewel mijn zonnepaneel te groot voor deze combinatie, of heb ik gewoon een keertje pech gehad. Het is trouwens weken lang goed gegaan.



gr Adriaan


moestuin = zweet op je rug om uiteindelijk uit te kunnen delen = met z'n tweetjes 27 kroppen sla in 1 week moeten opeten = bij de oogst er achter komen dat de konijntjes je voor waren = hosta's kweken om de slakken tevreden te houden

Share this post


Link to post
Share on other sites

Er is iets misgegaan.

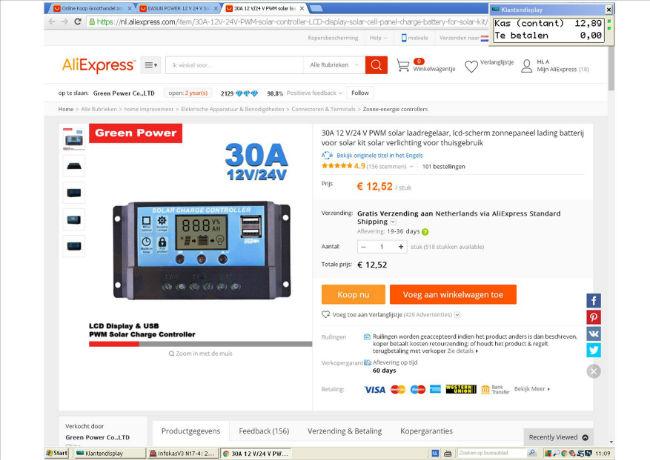

De laadregelaar die je gekocht hebt is een soort imitatie steca lader.

Ik heb al een tiental jaar een echte steca in gebruik icm een 90 Watt paneel geplaatst op mijn camper.

Het paneel zal 17 volt leveren en niet meer dan 8 ampere.

In de praktijk zal je dat niet halen, in de woestijn in de winter haalde ik 5 Amp.

Of de lader is een prul, een echte steca kost een veelvoud.

Of het is verkeerd aangesloten, bv het paneel eerst aangesloten en daarna de accu.



Koop een goede laadregelaar, voor een 100 Watt paneel is 10 Ampere genoeg.

Share this post


Link to post
Share on other sites

12 volt max 16 (uit m'n hoofd)


moestuin = zweet op je rug om uiteindelijk uit te kunnen delen = met z'n tweetjes 27 kroppen sla in 1 week moeten opeten = bij de oogst er achter komen dat de konijntjes je voor waren = hosta's kweken om de slakken tevreden te houden

Share this post


Link to post
Share on other sites

En weet je zeker dat je de 30A versie hebt en niet de 10A?

Zelfs 10A zou genoeg moeten zijn voor een 100W 12v paneel, maar met dat goedkope spul weet je het nooit.



En kan de regelaar zelf ook niet te warm zijn geworden, tijdens de tropische temperaturen van onlangs?

Ik zie bijvoorbeeld dat hij niet meer als 60 graden Celsius kan hebben.

Share this post


Link to post
Share on other sites

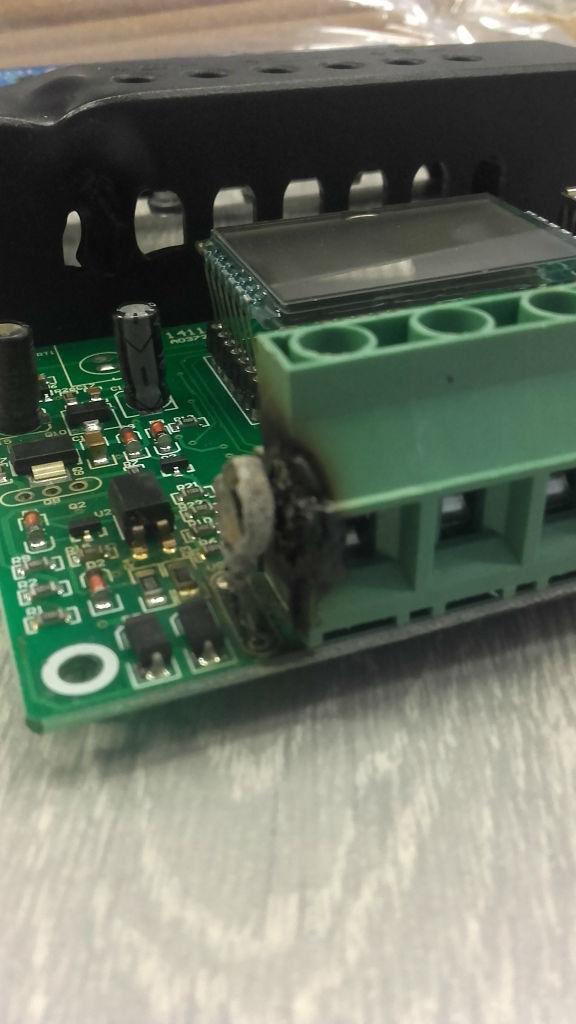

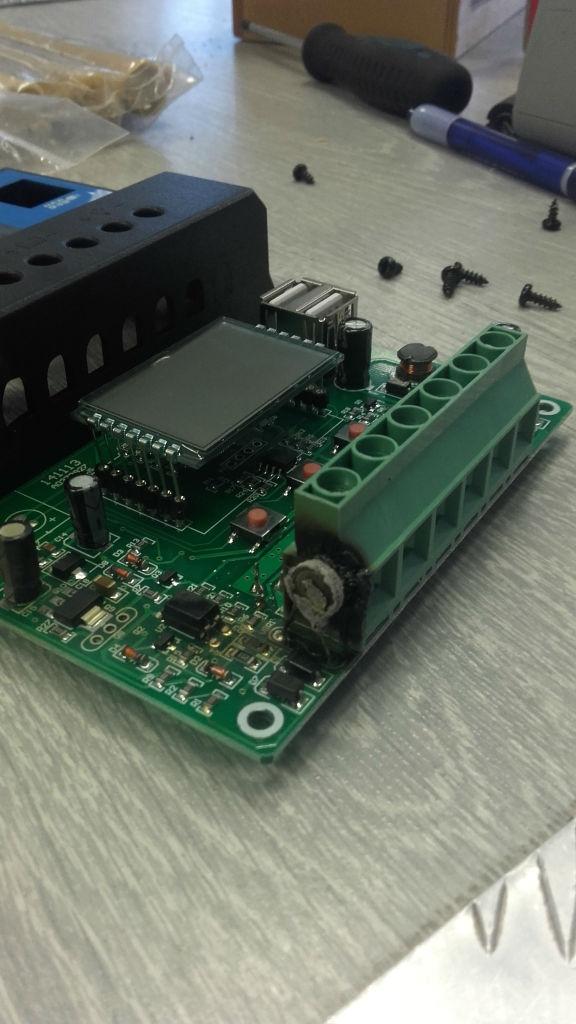

Het is volgens de sticker op het apparaat en ook op de verpakking 30A

de verkoper vroeg een foto van de schade dus bij deze

je kan duidelijk zien dat er een component is verbrand





moestuin = zweet op je rug om uiteindelijk uit te kunnen delen = met z'n tweetjes 27 kroppen sla in 1 week moeten opeten = bij de oogst er achter komen dat de konijntjes je voor waren = hosta's kweken om de slakken tevreden te houden

Share this post


Link to post
Share on other sites

Je mag niet klagen, voor die prijs geven ze ook nog service!



Ik zou gaan voor kwaliteit i.c.m. minder componenten (display) , dat geeft minder kans op storing.

Een brand geeft meestal aanzienlijke schade.

Share this post


Link to post
Share on other sites

Hai,



Wij zijn zelf ook opzoek naar een electra voorziening op zonlicht en vinden jouw ervaringen interessant.

Hoe is het verder begaan, werkt a!les nu zoals je wilt??



Gr.Daan

Share this post


Link to post
Share on other sites

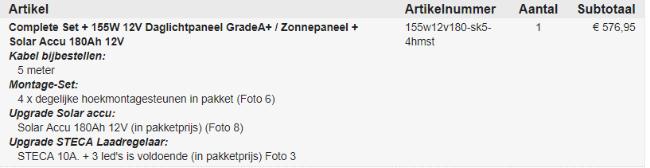

Ik heb eens in november 2016 onderstaand pakket besteld bij de http://amperewinkel.nl en deze gemonteerd voor ons tuinhuis. Hier draait dagelijks een ventilator op en op dit moment ook 24 uur per dag een verwarmingselement van 5 watt voor het water van de kippen. Ik heb wel eens een volledige dag 15 watt aan verlichting mee laten draaien, maar de accu bleef zelfs in de winter bijna volledig geladen. Tegenwoordig kun je het ook geen zonnepanelen meer noemen, maar meer lichtpanelen. Die leveren ook bij bewolkt weer veel stroom. Kortom, met onderstaande configuratie ben ik zeer tevree!





Een klein natuurparadijsje in de oceaan van het Groene Hart. Ontmoet onze Eilanders op Eiland aan de Veen: http://www.natuursporen.nl

Share this post


Link to post
Share on other sites

Dat is een mooie set, maar misschien een beetje overkill voor zo weinig verbruik.

Ik heb bijna 10 jaar een 90 watt paneel laadregelaar en accu van 100 Ah.

Daar kan je al heel veel mee doen.

Alleen het opladen van de el. fiets (36V) is vanaf de herfst een probleem.



De prijzen zijn flink gedaald, behalve de prijs van accu's.



Hier een paneel incl laadregelaar voor 100 Euro ( een jaar oud)

Semitractie accu erbij en wat led lampjes bedrading en alu profiel om het paneel vast te zetten.

Hoeft bij elkaar geen 300 Euro te kosten.



Bepaal voor af je behoefte aan stroom en de gewenste opslagcapaciteit.

Koop een paneel dat geschikt is voor 12 Volt ( meestal 17 V openklemspanning)

Anders heb je een mppt regelaar nodig die van het hoge Voltage weer 12 Volt maakt.

Koop een simpele laadregelaar, die gaan het langste mee.

Wil je toch alles af kunnen lezen dan koop je er een goedkope multimeter bij, altijd handig ook voor het installeren.

Share this post


Link to post
Share on other sites
Dat is een mooie set, maar misschien een beetje overkill voor zo weinig verbruik.



Klopt, maar in de nabije toekomst komt er ook een waterpomp met waterfilter aan te hangen, en nog verlichting voor in de keuken. Dan is het nog steeds overkill, maar we hebben ook nog een 12v koelkast in gebruik in de zomer. Volgens mijn berekeningen zou ik dan de accu veel zwaarder belasten en mag de zon best wel goed schijnen.



Maar je kunt dan ook het beste beginnen met het berekenen van je (toekomstig) verbruik, daar stem je (ruim) de accu op af en vervolgens je zonnepaneel. Als het maximale verbruik niet boven we 120 watt uitkomt, heb je aan 10 ampère voldoende. Anders heb je een acculader met meer vermogen nodig.


Een klein natuurparadijsje in de oceaan van het Groene Hart. Ontmoet onze Eilanders op Eiland aan de Veen: http://www.natuursporen.nl

Share this post


Link to post
Share on other sites

Bedankt voor de info.

De bedoeling is om voldoende te hebben voor een kleine koelkast (ipv op gas) en een trimmer of heggeschaar.

Dus ik ga maar eens rekenen.

Eerst het huisje nog afmaken , met handkracht



Gr.

Daan.

Share this post


Link to post
Share on other sites

kan iemand mij vertellen wat ik voor een stand alone schuurtje op de volkstuin nodig ben om daar met wat zonnepanelen stroom op te wekken voor bijvoorbeeld licht of pompje oud?



Dus



wat heb ik nu nodig?( Hoe zit dat nou met omvormers, accu's en hoeveelheid panelen), wat raad de mens mij aan?

waar leverancier die betrouwbaar is etc.

hoeveel hoe bereken ik de capaciteit etc en waar welke apparatuur aanschaffen. Zou een waterkoker ook kunnen bijvoorbeeld?


[*]
